Maschinenpark
CNC - Horizontal - Bearbeitungszentren
Arbeitsraum | X 560 mm | |
Y 560 mm | ||
Z 560 mm | ||
Glasmaßstab in allen Achsen | ||
Wechselpalette | 400 x 400 mm | |
Schwenkdurchmesser im Arbeitsraum | 600 mm | |
Voll-NC-Tisch | ||
Innerer Kühlmitteldruck | 70bar zum Tieflochbohren | |
Antriebsleistung | 22 KW | |
Drehzahl | 50 - 14000 U/min | |
Werkzeugmagazin | 60 Werkzeuge | |
Steuerung | Fanuc 18M Professional 3 Makino |

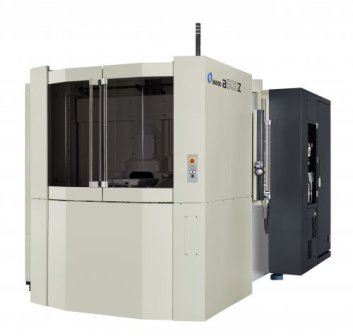

Arbeitsraum | X 730 mm | |
Y 750 mm | ||
Z 500 mm | ||
Glasmaßstab in allen Achsen | ||
Wechselpalette | 500 x 500 mm | |
Drehtisch: Schwenktisch |
360° 180° |
|
5- Achsen Simultan | ||
Innerer Kühlmitteldruck | 70bar zum Tieflochbohren | |
Antriebsleistung | 303 Nm | |
Drehzahl | 50 - 14000 U/min | |
Werkzeugmagazin | 60 Werkzeuge | |
Steuerung | Fanuc Professional 6 Makino |

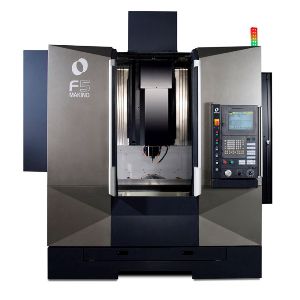

Arbeitsraum | X 900 mm | |
Y 500 mm | ||
Z 450 mm | ||
Glasmaßstab in allen Achsen |
||
Tischgröße | 1000 x 500 mm | |
Innerer Kühlmitteldruck | 30bar | |
Antriebsleistung | 15 KW | |
Drehzahl | 50 - 20000 U/min | |
Werkzeugmagazin | 30 Werkzeuge | |
Steuerung | Fanuc Professional 5 |
|
Arbeitsraum | X 560 mm | |
Y 560 mm | ||
Z 560 mm | ||
Glasmaßstab in allen Achsen | ||
Wechselpalette | 400 x 400 mm | |
Schwenkdurchmesser im Arbeitsraum | 600 mm | |
Indextisch mit 1 Grad Indexierung | ||
Innerer Kühlmitteldruck | 30bar zum Tieflochbohren | |
Antriebsleistung | 22 KW | |
Drehzahl | 50 - 14000 U/min | |
Werkzeugmagazin | 60 Werkzeuge | |
Steuerung | Fanuc 18M Professional 3 Makino |
Arbeitsraum | X 600 mm | |
Y 450 mm | ||
Z 500 mm | ||
Glasmaßstab in allen Achsen | ||
Wechselpalette | 400 x 500 mm | |
Indextisch mit 1 Grad Indexierung | ||
Antriebsleistung | 11 KW | |
Drehzahl | 10 - 5500 U/min | |
Werkzeugmagazin | 60 bzw. 40 Werkzeuge | |
Steuerung | Fanuc 6M bzw. 11M |
verkettet mit Bahnhof und 16 Palettenspeicherplätzen | ||
Arbeitsraum | X 350 mm | |
Y 400 mm | ||
Z 290 mm | ||
Glasmaßstab in allen Achsen | ||
Voll-NC-Tisch | ||
Spindel Maschine 1 | 52000U/min | |
Spindel Maschine 2 | 24000 U/min | |
Werkzeugmagazin | je 100 Werkzeuge | |
Steuerung | Fanuc 15M |
Arbeitsraum | X 360 mm |
Y 250 mm | |
Z 220 mm | |
Schwenktisch | 4 x 90 Grad |
Aufspannfläche | 260 x 260 mm |
Drehzahl | 135 - 4500 U/min |
Werkzeugmagazin | 15 Werkzeuge |
Steuerung | Fanuc 6M bzw. 5M |
CNC - Drehmaschinen
Verticalrevolver mit 12 Stationen | ||
6 davon für angetriebene Werkzeuge | ||
Spannfutterdurchmesser | 200 mm | |
Spindeldurchlass | 51 mm | |
Spindeldrehzahl | 5000 U/min | |
angetriebene Werkzeuge | 10000 U/min | |
Steuerung | Fanuc 18T |
Drehlänge | 2000 mm |
Spannfutterdurchmesser | 250 mm |
Drehdurchmesser über Bett | 480 mm |
Spindeldurchlass | 42 mm |
Spindeldrehzahl | 31,5 - 2240 U/min |
Steuerung | Fanuc |
